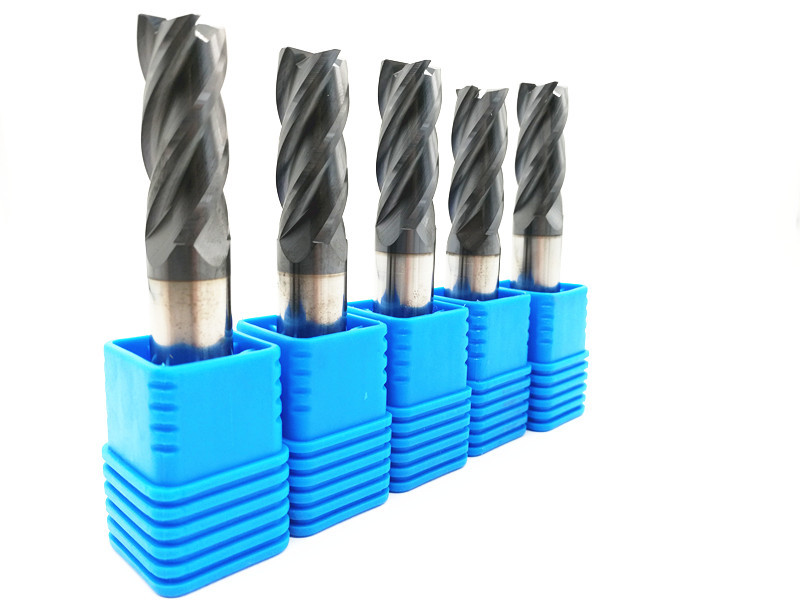

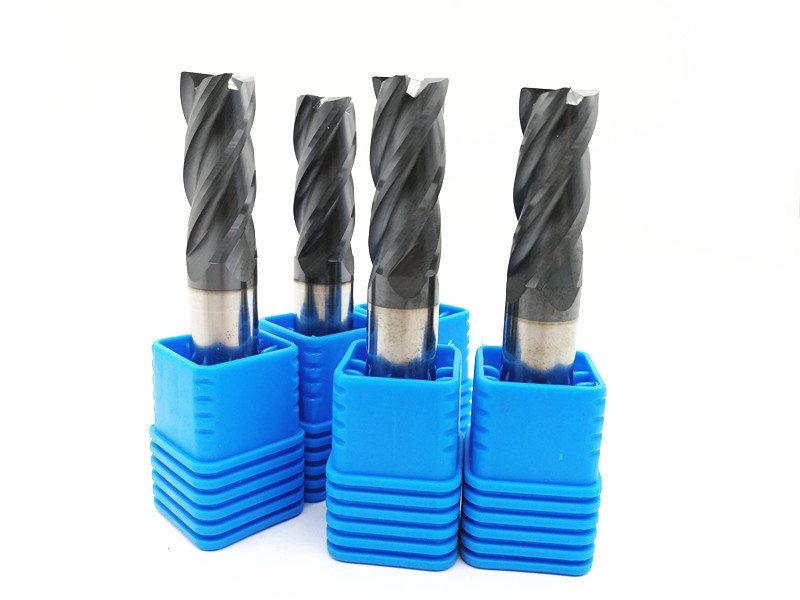

1. mô tả sản phẩm
Nguyên liệu hạt vi
Kích thước hạt: 0,4-0,6μm
Co 10%, 12%
TRS> 3600 N / mm2
Độ cứng HRA 91.8-92.5
Mảnh làm việc HRC45-50 HRC55-60 HRC65 HRC68
Góc xoắn ốc 30 ° -45 °
Đường kính cắt cạnh 0.2-0.9 mm; 1-20 mm
Đường kính thanh 4-20 mm
Chiều dài 50-100 mm
Cắt hình phẳng, vuông, bóng mũi, góc bán kính, côn sáo, vv
Sáo số 1-7
Giới thiệu vật liệu cacbua của máy nghiền End
| Lớp cacbua | Chi tiết kỹ thuật của tungsten carbide rod |
| 10U | Co: 10% WC 89% nguyên tố hiếm: 1% HRA: 90.5 ° Kích thước hạt: 0.75um |
| 12U | Co: 12% WC 85% nguyên tố hiếm: 3% HRA: 92.5 ° Kích thước hạt: 0.4um |
| K40 | Co: 12% WC 84% nguyên tố hiếm: 4% HRA: 93 ° Kích thước hạt: 0.4um |
| K44 | Co: 12% WC 84% nguyên tố hiếm: 4% HRA: 93.5 ° Kích thước hạt: 0.4um |
Các vật liệu cần cắt
| Lớp cacbua | HRC của End mill | Vật liệu cần cắt |
| 10U | HRC45-50 | Để cắt các vật liệu theo HRC35 |
| 12U | HRC55-58 | Để cắt các vật liệu theo HRC50 |
| K40 | HRC60-62 | Để cắt các vật liệu theo HRC55 |
| K44 | HRC65-70 | Để cắt các vật liệu theo HRC63 |
Lớp phủ tương ứng
| Lớp cacbua | HRC của End mill | Lớp phủ tương ứng |
| 10U | HRC45-50 | AlTiN |
| 12U | HRC55-58 | TiAlN |
| K40 | HRC60-62 | TiSlN |
| K44 | HRC65-70 | Nano |
2. Ứng dụng
Được dùng cho cắt thép Carbon, thép công cụ, khuôn thép, thép không gỉ, hợp kim titan, đồng, gang và nhôm, vv.
Thiết bị mài: , ANCA, ROLLOMATIC
Thiết bị kiểm tra: ZOLLER
3. Lớp phủ
| lớp áo | Màu | Nhiệt độ phủ | Độ dày (um) | HV | Nhiệt độ ứng dụng | Hệ số ma sát |
TiAlN | Màu tím-xám | <600 ° C | 3-5 | 3300 | 800 ° C | 0,3 |
| AiTiN | Đen | <600 ° C | 3-5 | 3500 | 900 ° C | 0,3 |
| TiXco | Đồng | <600 ° C | 3-5 | 3500 | 1500 ° C | 0,4 |
| NaNo | Màu xanh da trời | <600 ° C | 3-5 | 3800 | 1200 ° C | 0,4 |
| AiCrN | Bạc xám | <480 ° C | 2-2,5 | 2500 | 700 ° C | 0,3 |
Kích thước chuẩn:
| Số đơn đặt hàng | Flute dia (d) | Chiều dài cắt (l) | Shank dia (D) | Chiều dài tổng thể (L) |
| 1,0 × 2,5 × 4D × 50L | 1,0 | 2,5 | 4 | 50 |
| 1,5 × 4 × 4D × 50L | 1,5 | 4 | 4 | 50 |
| 2.0 × 5 × 4D × 50L | 2.0 | 5 | 4 | 50 |
| 2,5 × 7 × 4D × 50L | 2,5 | 7 | 4 | 50 |
| 3,0 × 8 × 4D × 50L | 3,0 | số 8 | 4 | 50 |
| 3,5 × 10 × 4D × 50L | 3,5 | 10 | 4 | 50 |
| 4,0 × 10 × 4D × 50L | 4 | 10 | 4 | 50 |
| 4,5 × 11 × 6D × 50L | 4,5 | 11 | 6 | 50 |
| 5,0 × 13 × 6D × 50L | 5.0 | 13 | 6 | 50 |
| 5,5 × 13 × 6D × 50L | 5,5 | 13 | 6 | 50 |
| 6,0 × 15 × 6D × 50L | 6,0 | 15 | 6 | 50 |
| 6,5 × 15 × 8D × 60L | 6,5 | 15 | số 8 | 60 |
| 7,0 × 17 × 8D × 60L | 7,0 | 17 | số 8 | 60 |
| 7,5 × 17 × 8D × 60L | 7,5 | 17 | số 8 | 60 |
| 8,0 × 20 × 8D × 60L | 8,0 | 20 | số 8 | 60 |
| 8,5 × 25 × 10D × 75L | 8,5 | 25 | 10 | 75 |
| 9,0 × 25 × 10D × 75L | 9,0 | 25 | 10 | 75 |
| 9,5 × 25 × 10D × 75L | 9,5 | 25 | 10 | 75 |
| 10,0 × 25 × 12D × 75L | 10,0 | 25 | 12 | 75 |
| 10.5 × 25 × 12D × 75L | 10.5 | 25 | 12 | 75 |
| 11,0 × 28 × 12D × 75L | 11,0 | 28 | 12 | 75 |
| 11,5 × 28 × 12D × 75L | 11,5 | 28 | 12 | 75 |
| 12,0 × 30 × 12D × 75L | 12,0 | 30 | 12 | 75 |
| 13,0 × 33 × 16D × 100L | 13,0 | 33 | 16 | 100 |
| 14,0 × 40 × 16D × 100L | 14,0 | 40 | 16 | 100 |
| 15,0 × 40 × 16D × 100L | 15,0 | 40 | 16 | 100 |
| 16,0 × 40 × 16D × 100L | 16,0 | 40 | 16 | 100 |
| 17,0 × 40 × 20D × 100L | 17,0 | 40 | 20 | 100 |
| 18,0 × 40 × 20D × 100L | 18,0 | 40 | 20 | 100 |
| 19,0 × 40 × 20D × 100L | 19,0 | 40 | 20 | 100 |
| 20,0 × 40 × 20D × 100L | 20,0 | 40 | 20 | 100 |
| 25,0 × 40 × 25D × 100L | 25,0 | 40 | 25 | 100 |
