Máy cắt cacbua endmill
3 ống thổi phẳng
Các bác sĩ cho biết:
Lựa chọn HRC: HRC38-45, HRC45-50, HRC55-58, HRC60-62, HRC65-70
Lựa chọn lớp phủ: AITiN, AICrSiN, AITiCrSIN, TiSiN, NACO-BLUE
Vật liệu được cắt: thép nguyên bản, gang, nhôm, đồng, than chì, nhựa,
Titan, hợp kim, thép cứng, thép không gỉ, HSS, v.v.
Mã số |
Diamter d |
Độ dài cắt l |
Tổng chiều dài L |
Chân D |
Sáo Z |
3GW1-01003050 | 1 | 3 | 50 | 4 | 3 |
3GW1-01504050 | 1,5 | 4 | 50 | 4 | 3 |
3GW1-02050500 | 2 | 5 | 50 | 4 | 3 |
3GW1-02507050 | 2,5 | 7 | 50 | 4 | 3 |
3GW1-03008050 | 3 | số 8 | 50 | 4 | 3 |
3GW1-04010050 | 4 | 10 | 50 | 4 | 3 |
3GW1-04015075 | 4 | 15 | 75 | 4 | 3 |
3GW1-04020100 | 4 | 20 | 100 | 4 | 3 |
3GW1-05013050 | 5 | 13 | 50 | 6 | 3 |
3GW1-06015050 | 6 | 15 | 50 | 6 | 3 |
3GW1-06020075 | 6 | 20 | 75 | 6 | 3 |
3GW1-06030100 | 6 | 30 | 100 | 6 | 3 |
3GW1-06020060 | số 8 | 20 | 60 | số 8 | 3 |
3GW1-08025075 | số 8 | 25 | 75 | số 8 | 3 |
3GW1-08035100 | số 8 | 35 | 100 | số 8 | 3 |
3GW1-010025075 | 10 | 25 | 75 | 10 | 3 |
3GW1-010040100 | 10 | 40 | 100 | 10 | 3 |
3GW1-012030075 | 12 | 30 | 75 | 12 | 3 |
3GW1-012040100 | 12 | 40 | 100 | 12 | 3 |
3GW1-014030080 | 14 | 30 | 80 | 14 | 3 |
3GW1-014100100 | 14 | 40 | 100 | 14 | 3 |
3GW1-016040100 | 16 | 40 | 100 | 16 | 3 |
3GW1-018040100 | 18 | 40 | 100 | 18 | 3 |
3GW1-020040100 | 20 | 40 | 100 | 20 | 3 |
3GW1-06040150 | 6 | 40 | 150 | 6 | 3 |
3GW1-08050150 | số 8 | 50 | 150 | số 8 | 3 |
3GW1-010050150 | 10 | 50 | 150 | 10 | 3 |
3GW1-012050150 | 12 | 50 | 150 | 12 | 3 |
3GW1-014060150 | 14 | 60 | 150 | 14 | 3 |
3GW1-016060150 | 16 | 60 | 150 | 16 | 3 |
3GW1-018060150 | 18 | 60 | 150 | 18 | 3 |
3GW1-020060150 | 20 | 60 | 150 | 20 | 3 |
2. Ứng dụng
Được sử dụng để cắt thép cacbon, thép dụng cụ, thép khuôn, thép không gỉ, hợp kim titan, đồng, gang và nhôm, v.v.
Giới thiệu vật liệu cacbua của nhà máy cuối
Lớp cacbua | Chi tiết kỹ thuật của thanh cacbua vonfram |
10U | Co: 10% WC 89% nguyên tố hiếm: 1% HRA: 90,5 ° Kích thước hạt: 0,75um |
12U | Co: 12% WC 85% nguyên tố hiếm: 3% HRA: 92,5 ° Kích thước hạt: 0,4um |
K40 | Co: 12% WC 84% nguyên tố hiếm: 4% HRA: 93 ° Kích thước hạt: 0,4um |
K44 | Co: 12% WC 84% nguyên tố hiếm: 4% HRA: 93,5 ° Kích thước hạt: 0,4um |
Các vật liệu được cắt
Lớp cacbua | HRC của nhà máy cuối | Vật liệu được cắt |
10U | HRC45-50 | Để cắt các vật liệu theo HRC35 |
12U | HRC55-58 | Để cắt vật liệu theo HRC50 |
K40 | HRC60-62 | Để cắt các vật liệu theo HRC55 |
K44 | HRC65-70 | Để cắt các vật liệu theo HRC63 |
Lớp phủ tương ứng
Lớp cacbua | HRC của nhà máy cuối | Lớp phủ tương ứng |
10U | HRC45-50 | AlTiN |
12U | HRC55-58 | TiAlN |
K40 | HRC60-62 | TiSlN |
K44 | HRC65-70 | Nano |
Giới thiệu vật liệu cacbua của nhà máy cuối
AlTiN | TiAlN | TiSlN | Nano | |
Độ cứng (HV) | 3200 | 2800 | 3600 | 42 (điểm trung bình) |
Độ dày (UM) | 2,5-3 | 2,5-3 | 3 | 3 |
Nhiệt độ oxy hóa (°) | 900 | 800 | 1000 | 1200 |
Hệ số ma sát | 0,3 | 0,3 | 0,45 | 0,4 |
Màu sắc | Đen | màu tím | Đồng | Màu xanh da trời |
3. Lớp phủ
lớp áo |
Màu sắc |
Nhiệt độ lớp phủ |
Độ dày (um) |
HV |
Nhiệt độ ứng dụng |
Hệ số ma sát |
TiAlN |
Xám tím | <600 ° C | 3-5 | 3300 | 800 ° C | 0,3 |
AlTiN | Đen | <600 ° C | 3-5 | 3500 | 900 ° C | 0,3 |
TiSiN | Đồng | <600 ° C | 3-5 | 3500 | 1500 ° C | 0,4 |
NaNo | Màu xanh da trời | <600 ° C | 3-5 | 3800 | 1200 ° C | 0,4 |
CrN | Xám bạc | <480 ° C | 2-2,5 | 2500 | 700 ° C | 0,3 |

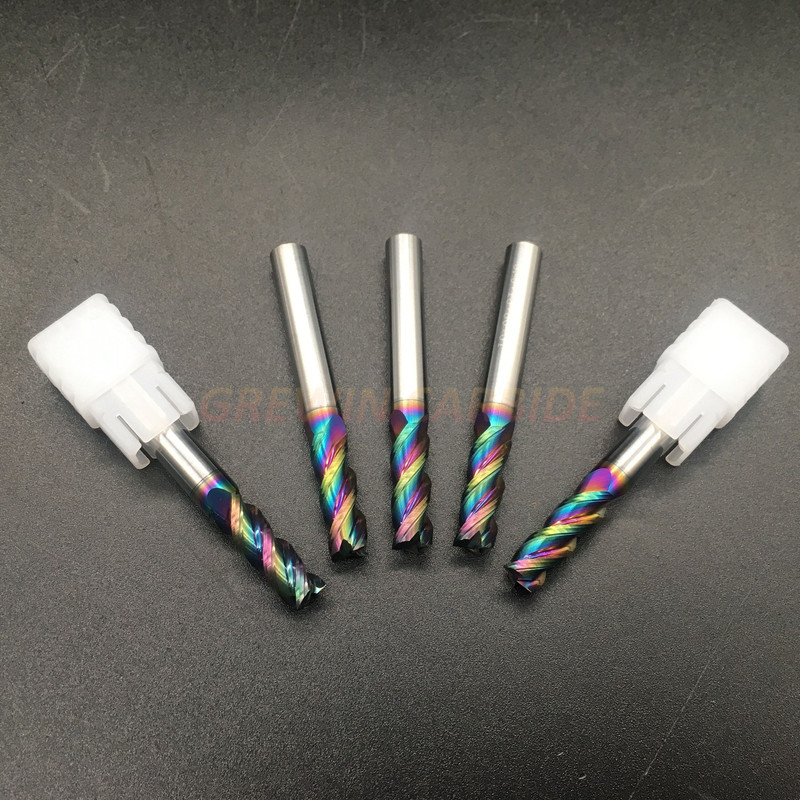

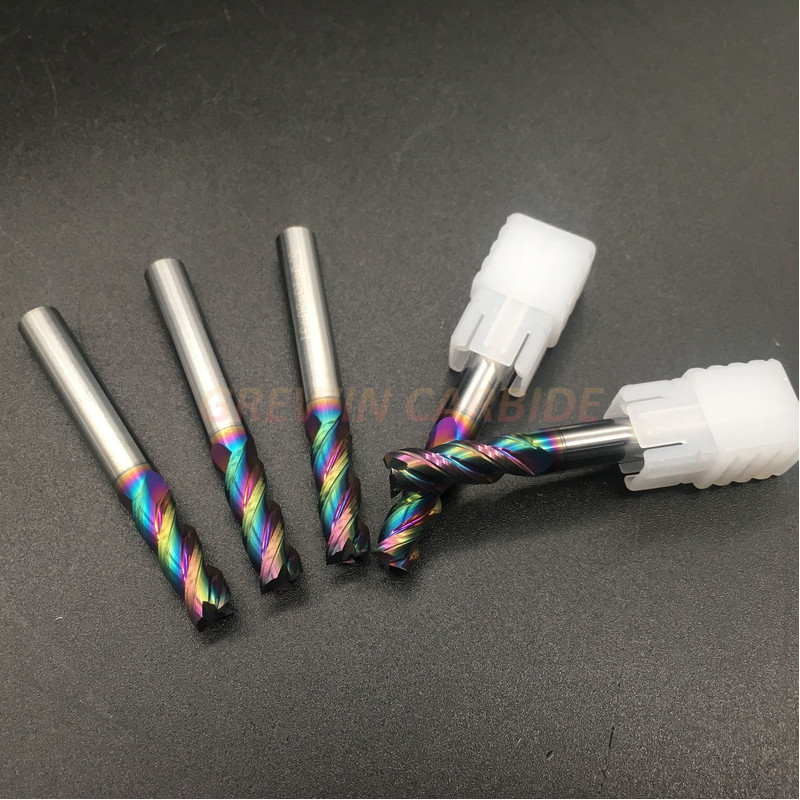

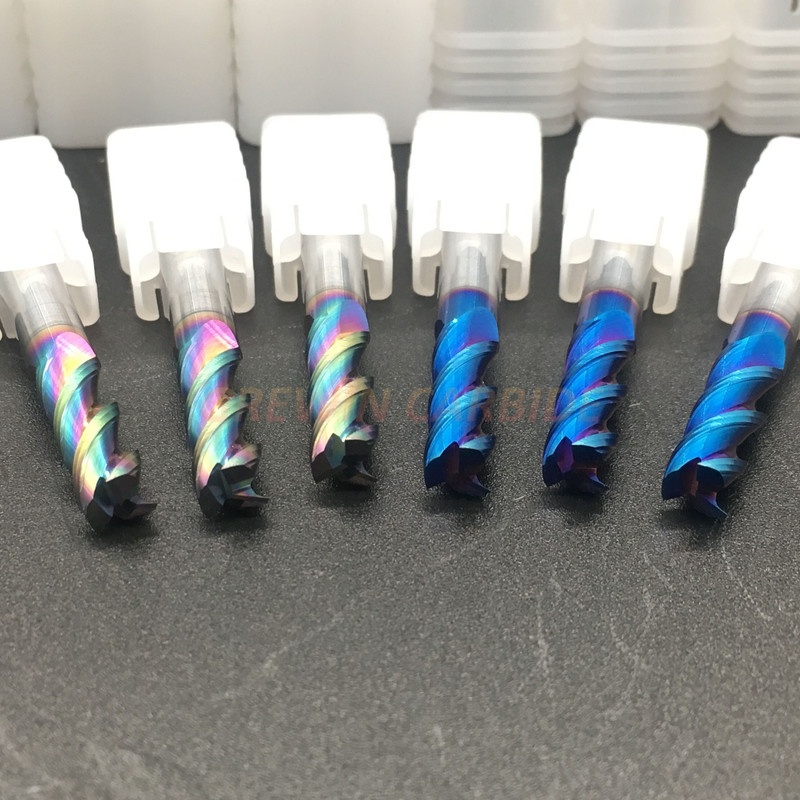

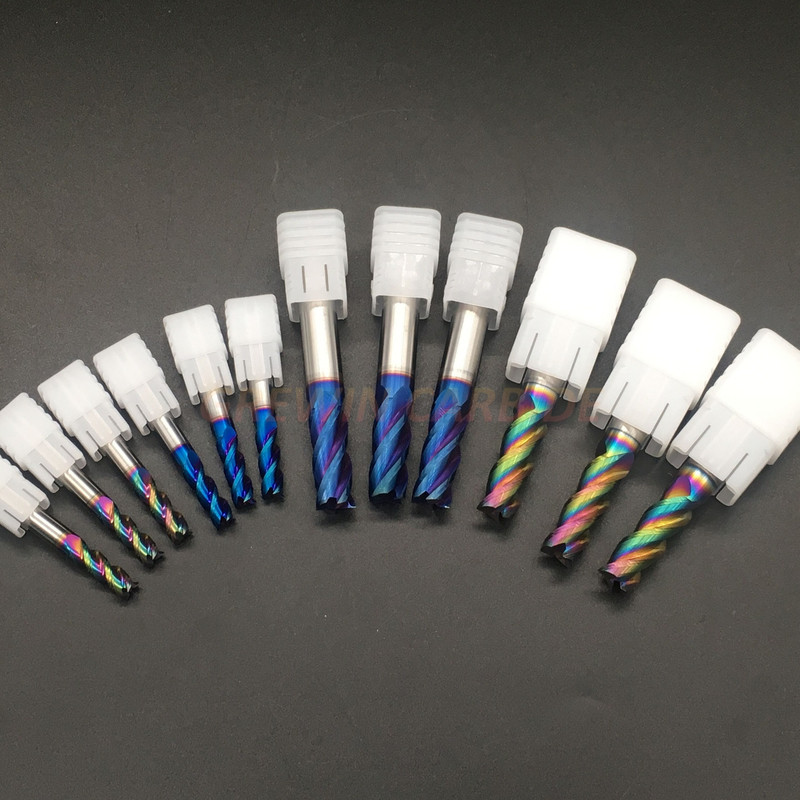

Hiển thị sản phẩm:
