Nguyên liệu hạt vi
Kích thước hạt: 0,4-0,6μm
Co 10%, 12%
TRS> 3600 N / mm2
Độ cứng: HRA 91,8-92,5
HRC Rage: HRC45-50 HRC55-60 HRC65 HRC68
Góc xoắn ốc: 30 ° -45 °
Đường kính thanh: 4-20 mm
Chiều dài: 50-150 mm, tùy chỉnh

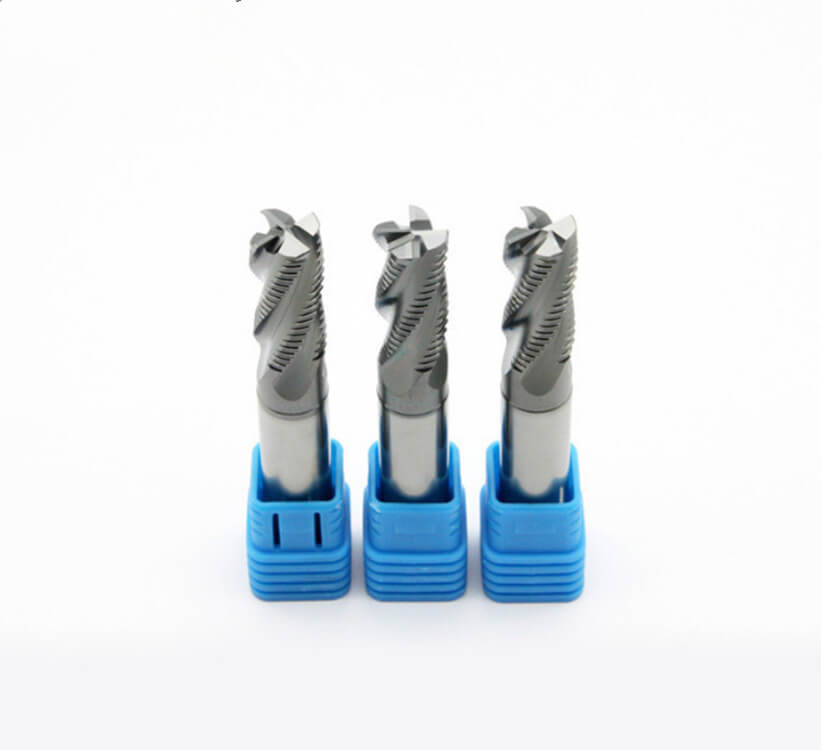

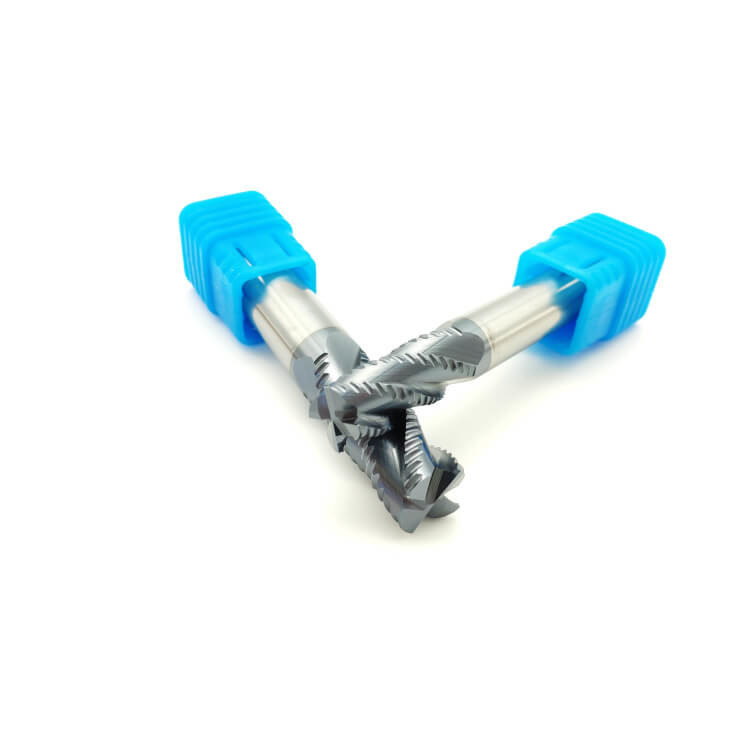

Cắt hình thức: Roughing
Sáo số: 2/4/6
Được sử dụng để cắt thép Carbon, thép công cụ, thép khuôn, thép không gỉ, hợp kim titan, đồng, gang và nhôm, vv
Thiết bị mài: , ANCA, ROLLOMATIC
Thiết bị kiểm tra: ZOLLER
Giới thiệu vật liệu cacbua của máy nghiền End
Lớp cacbua | Chi tiết kỹ thuật của tungsten carbide rod |
10U | Co: 10% WC 89% nguyên tố hiếm: 1% HRA: 90.5 ° Kích thước hạt: 0.75um |
12U | Co: 12% WC 85% nguyên tố hiếm: 3% HRA: 92.5 ° Kích thước hạt: 0.4um |
K40 | Co: 12% WC 84% nguyên tố hiếm: 4% HRA: 93 ° Kích thước hạt: 0.4um |
K44 | Co: 12% WC 84% nguyên tố hiếm: 4% HRA: 93.5 ° Kích thước hạt: 0.4um |
Các vật liệu cần cắt
Lớp cacbua | HRC của End mill | Vật liệu cần cắt |
10U | HRC45-50 | Để cắt các vật liệu theo HRC35 |
12U | HRC55-58 | Để cắt các vật liệu theo HRC50 |
K40 | HRC60-62 | Để cắt các vật liệu theo HRC55 |
K44 | HRC65-70 | Để cắt các vật liệu theo HRC63 |
Lớp phủ tương ứng
Lớp cacbua | HRC của End mill | Lớp phủ tương ứng |
10U | HRC45-50 | AlTiN |
12U | HRC55-58 | TiAlN |
K40 | HRC60-62 | TiSlN |
K44 | HRC65-70 | Nano |
Giới thiệu vật liệu cacbua của máy nghiền End
AlTiN | TiAlN | TiSlN | Nano | |
Độ cứng (HV) | 3200 | 2800 | 3600 | 42 (GPA) |
Độ dày (UM) | 2,5-3 | 2,5-3 | 3 | 3 |
Nhiệt độ oxy hóa (°) | 900 | 800 | 1000 | 1200 |
Hệ số ma sát | 0,3 | 0,3 | 0,45 | 0,4 |
Màu | Đen | màu tím | Đồng | Màu xanh da trời |
4 sáo Flat End Mill
Lựa chọn HRC: HRC38-45, HRC45-50, HRC55-58, HRC60-62, HRC65-70
Lựa chọn lớp phủ: AITiN, AICrSiN, AITiCrSIN, TiSiN, NACO-BLUE
Vật liệu cần cắt: thép nguyên bản, gang, nhôm, đồng, than chì, nhựa,
Titan, hợp kim, thép cứng, thép không gỉ, HSS vv
nhiều kích cỡ có sẵn cho các nhà máy nhôm cuối:
Mã số | Diamter d | Độ dài cắt l | Tổng chiều dài L | Chân D | Sáo Z |
2GW4-01002050 | 1 | 3 | 50 | 4 | 2 |
2GW4-01504050 | 1,5 | 4 | 50 | 4 | 2 |
2GW4-02050500 | 2 | 5 | 50 | 4 | 2 |
2GW4-02507050 | 2,5 | 7 | 50 | 4 | 2 |
2GW4-03008050 | 3 | số 8 | 50 | 4 | 2 |
2GW4-04010050 | 4 | 10 | 50 | 4 | 2 |
2GW4-04015075 | 4 | 15 | 75 | 4 | 2 |
2GW4-04020100 | 4 | 20 | 100 | 4 | 2 |
2GW4-05012050 | 5 | 13 | 50 | 6 | 2 |
2GW4-06015050 | 6 | 15 | 50 | 6 | 2 |
2GW4-06020075 | 6 | 20 | 75 | 6 | 2 |
2GW4-06020100 | 6 | 30 | 100 | 6 | 2 |
2GW4-06020060 | số 8 | 20 | 60 | số 8 | 2 |
2GW4-08025075 | số 8 | 25 | 75 | số 8 | 2 |
2GW4-08025100 | số 8 | 35 | 100 | số 8 | 2 |
2GW4-010025075 | 10 | 25 | 75 | 10 | 2 |
2GW4-010040100 | 10 | 40 | 100 | 10 | 2 |
2GW4-012020075 | 12 | 30 | 75 | 12 | 2 |
2GW4-012040100 | 12 | 40 | 100 | 12 | 2 |
2GW4-014020080 | 14 | 30 | 80 | 14 | 2 |
2GW4-014100100 | 14 | 30 | 100 | 14 | 2 |
2GW4-016040100 | 16 | 40 | 100 | 16 | 2 |
2GW4-018040100 | 18 | 40 | 100 | 18 | 2 |
2GW4-020040100 | 20 | 40 | 100 | 20 | 2 |
2GW4-06040150 | 6 | 40 | 150 | 6 | 2 |
2GW4-08050150 | số 8 | 50 | 150 | số 8 | 2 |
2GW4-010050150 | 10 | 50 | 150 | 10 | 2 |
2GW4-012050150 | 12 | 50 | 150 | 12 | 2 |
2GW4-014060150 | 14 | 60 | 150 | 14 | 2 |
2GW4-016060150 | 16 | 60 | 150 | 16 | 2 |
2GW4-018060150 | 18 | 60 | 150 | 18 | 2 |
2GW4-020060150 | 20 | 60 | 150 | 20 | 2 |
