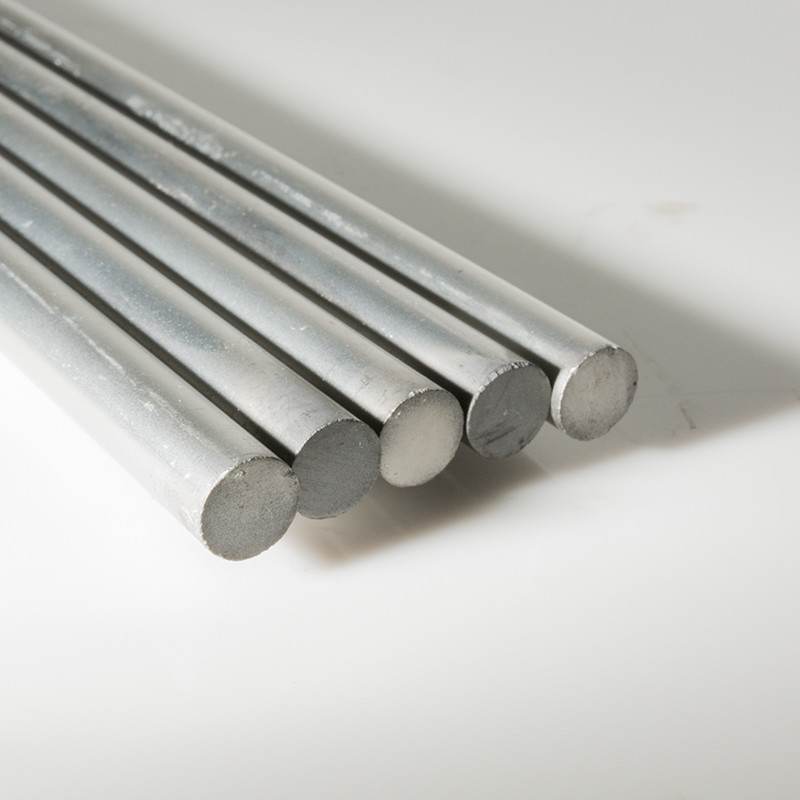

Tungsten carbide tròn rod trống nhà sản xuất | bê tông carbide rod
Các thanh cacbua là vật liệu lý tưởng cho các công cụ cắt kim loại rắn, như Solid Carbide Endmill, Drills, Remaers, Taps.etc.
TheStandard lớp có sẵn như sau:
Các lớp của Tungsten Carbide Rods | |||||
Thuộc tính của lớp | RD10F | RD10UF | RD12UF | RD06UF | |
Co | % | 10 | 10 | 12 | 6 |
WC bao gồm. Doping | % | 90 | 90 | 88 | 94 |
Tỉ trọng | g / cm3 | 14,45 | 14,45 | 14,1 | 14,9 |
Độ cứng Vickers HV30 | kg / mm2 | 1580 | 1790 | 1690 | 1890 |
Độ cứng Rockwell HRA | ISO3738 | 91,8 | 93 | > 92,5 | 93,5 |
TRS | N / mm2 | 3800 | 4000 | 4000 | 3900 |
Độ xốp | A | <02 | <02 | <02 | <02 |
B | 0 | 0 | 0 | 0 | |
C | 0 | 0 | 0 | 0 | |
Kích thước hạt WC | μm | 0,8 | 0,5 | 0,4-0,5 | 0,5 |
Thanh cacbua rắn (Độ dài đầy đủ) | |||||
Dia danh nghĩa | D (mm) | D (mm) | Chiều dài | Nhận xét | |
D (mm) | Un-ground | h6 | mm | ||
0,5 | 0,7 | 0,5 | 310—330 | ||
0,8 | 1 | 0,8 | 310—330 | ||
1 | 1,2 | 1 | 310—330 | ||
1,5 | 1,7 | 1,5 | 310—330 | ||
1/16 " | 1,5875 | 1,8 | 1,5875 | 12 "—13" | cỡ inchin |
2 | 2.2 | 2 | 310—330 | ||
2,35 | 2,55 | 2,35 | 310—330 | ||
3/32 " | 2,38 | 2,6 | 2,38 | 12 "—13" | cỡ inchin |
2,5 | 2,7 | 2,5 | 310—330 | ||
3 | 3.2 | 3 | 310—330 | ||
1/8 " | 3.175 | 3,4 | 3.175 | 12 "—13" | cỡ inchin |
3,5 | 3.7 | 3,5 | 310—330 | ||
5/32 | 3.968 | 4.2 | 3.968 | 12 "—13" | cỡ inchin |
4 | 4.2 | 4 | 310—330 | ||
4,5 | 4,5 | 310—330 | |||
3/16 " | 4,7625 | 5.0 | 4,72 | 12 "—13" | cỡ inchin |
5 | 5,2 | 5 | 310—330 | ||
5,5 | 5,7 | 5,5 | 310—330 | ||
6 | 6.2 | 6 | 310—330 | ||
1/4 " | 6,35 | 6,6 | 6,35 | 12 "—13" | cỡ inchin |
6,5 | 6,7 | 6,5 | 310—330 | ||
7 | 7,2 | 7 | 310—330 | ||
7,5 | 7,7 | 7,5 | 310—330 | ||
5/16 " | 7.937 | 8,2 | 7.937 | 12 "—13" | cỡ inchin |
số 8 | 8,2 | số 8 | 310—330 | ||
8,5 | 8,7 | 8,5 | 310—330 | ||
9 | 9,2 | 9 | 310—330 | ||
9,5 | 9,7 | 9,5 | 310—330 | ||
3/8 " | 9,525 | 9,7 | 9,525 | 12 "—13" | cỡ inchin |
10 | 10.2 | 10 | 310—330 | ||
10.5 | 10,7 | 10.5 | 310—330 | ||
11 | 11,2 | 11 | 310—330 | ||
7/16 " | 11,11 | 11,3 | 11,11 | 12 "—13" | cỡ inchin |
11,5 | 11,7 | 11,5 | 310—330 | ||
12 | 12,2 | 12 | 310—330 | ||
12.5 | 12,7 | 12.5 | 310—330 | ||
1/2 " | 12,7 | 12,9 | 12,7 | 12 "—13" | cỡ inchin |
13 | 13,2 | 13 | 310—330 | ||
13,5 | 13,7 | 13,5 | 310—330 | ||
14 | 14,2 | 14 | 310—330 | ||
9/16 " | 14.288 | 14,5 | 14.288 | 12 "—13" | cỡ inchin |
14,5 | 14,7 | 14,5 | 310—330 | ||
15 | 15,2 | 15 | 310—330 | ||
15,5 | 15,7 | 15,5 | 310—330 | ||
5/8 " | 15,875 | 16,1 | 15,875 | 12 "—13" | cỡ inchin |
16 | 16,2 | 16 | 310—330 | ||
16,5 | 16,7 | 16,5 | 310—330 | ||
17 | 17,2 | 17 | 310—330 | ||
17,5 | 17,7 | 17,5 | 310—330 | ||
18 | 18,2 | 18 | 310—330 | ||
18,5 | 18,7 | 18,5 | 310—330 | ||
19 | 19,2 | 19 | 310—330 | ||
3/4 " | 19,05 | 19,3 | 19,05 | 12 "—13" | cỡ inchin |
19,5 | 19,7 | 19,5 | 310—330 | ||
20 | 20,2 | 20 | 310—330 | ||
20,5 | 20,7 | 20,5 | 310—330 | ||
21 | 21,2 | 21 | 310—330 | ||
21,5 | 21,7 | 21,5 | 310—330 | ||
22 | 22,2 | 22 | 310—330 | ||
22,5 | 22,7 | 22,5 | 310—330 | ||
23 | 23,2 | 23 | 310—330 | ||
23,5 | 23,7 | 23,5 | 310—330 | ||
24 | 24,2 | 24 | 310—330 | ||
24,5 | 24,7 | 24,5 | 310—330 | ||
25 | 25,2 | 25 | 310—330 | ||
1 " | 25,4 | 25,7 | 25,4 | 12 "—13" | cỡ inchin |
26 | 26,3 | 26 | 310—330 | ||
27 | 27,2 | 27 | 310—330 | ||
28 | 28,2 | 28 | 310—331 | ||
29 | 29,2 | 29 | 310—333 | ||
30 | 30,2 | 30 | 310—334 | ||
31 | 31,2 | 31 | 310—335 | ||
1-1 / 4 " | 31,75 | 32,0 | 31,75 | 12 "—13" | cỡ inchin |
32 | 32,2 | 32 | 310—336 | ||
33 | 33,2 | 33 | 310—337 | ||
34 | 34,2 | 34 | 310—338 | ||
35 | 35,2 | 35 | 310—339 | ||
36 | 36,2 | 36 | 310—340 | ||
37 | 37,2 | 37 | 310—341 | ||
38 | 38,2 | 38 | 310—342 | ||
1-1 / 2 " | 38,1 | 38,4 | 38,1 | 12 "—13" | cỡ inchin |
39 | 39,2 | 39 | 310—343 | ||
40 | 40,2 | 40 | 310—344 | ||
42 | 42,2 | 42 | 310—344 | ||
** Thanh cacbua có đường kính và chiều dài đặc biệt có thể được thực hiện theo yêu cầu.
TOLERANCES Đối với đường kính và chiều dài (h6) | TOLERANCES cho tròn và thẳng (h6) | ||||
Kích thước, mm | D, h6 | L | Kích thước, mm | Thẳng | Độ tròn |
≤3 | + 0, -0,006 | + 5 / + 1 | ≤4 | Tối đa 0,15 | Tối đa 0,004 |
5 đến 6 | +0, -.008 | 5 đến 10 | Tối đa 0,08 | ||
8 đến 10 | +0, -.009 | 10 đến 13 | Tối đa 0,06 | ||
12 đến 18 | +0, -011 | > 13 | Tối đa 0,05 | ||
20 đến 24 | +0, -.013 | ||||
