------------------------------------Giới thiệu về thanh cacbua vonfram--------------------------------------
Thanh cacbua rắn mài và mài chosản xuất mũi khoan, máy mài cuối, máy cắt, doa, dao khắc, giá đỡ dụng cụ chống rung và các sản phẩm khác.
Theo lĩnh vực gia công khác nhau, chẳng hạn như gia công thép hợp kim thường, gang xám, thép không gỉ và vật liệu hợp kim chịu nhiệt;hoàn thiện và gia công hợp kim nhôm, hợp kim titan;gia công thép cứng, hợp kim nhôm, thanh cacbua nên chọn loại khác nhau, Tính ổn định và công nghệ cao đảm bảo chất lượng cao của sản phẩm của chúng tôi.Với những đặc tính độc đáo của mình, thanh cacbua được sử dụng rộng rãi trong đường sắt tốc độ cao, hàng không vũ trụ, linh kiện điện tử và máy móc.
Đặc điểm kỹ thuật cấp thanh cacbua vonfram
Lớp | Tỉ trọng (g / cm3) |
Độ cứng (HRA) |
TRS (MPa) | Kích thước hạt (μm) | Thành phần (%) |
Bằng với ISO |
YL10.2 | 14,4 ~ 14,6 | ≥92,2 | ≥4000 | 0,6 ~ 0,8 | 10% CO 90% WC | K30 |
YG6X | 14,85 ~ 15,0 | ≥92.0 | ≥1860 | 0,8 ~ 1,0 | 6% CO 94% WC | K10 |
YG15 | 14.0 ~ 14.1 | ≥85.0 | ≥2800 | 1,2 ~ 2,0 | 15% CO 85% WC | / |
YG10 | 14,5 ~ 14,6 | ≥85,5 | ≥2600 | 1,2 ~ 2,0 | 10% CO 90% WC | K20 |
YG8 | 14,65 ~ 14,85 | ≥89,5 | ≥2320 | 1,2 ~ 2,0 | 8% CO 92% WC | K20 |
YG6 | 14,85 ~ 15,05 | ≥90.0 | ≥2150 | 1,2 ~ 2,0 | 6% CO 94% WC | K10 |

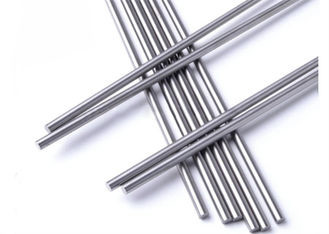

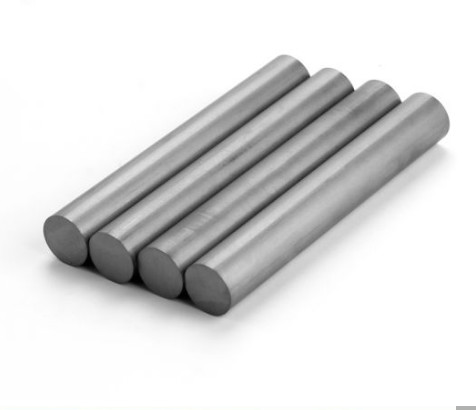

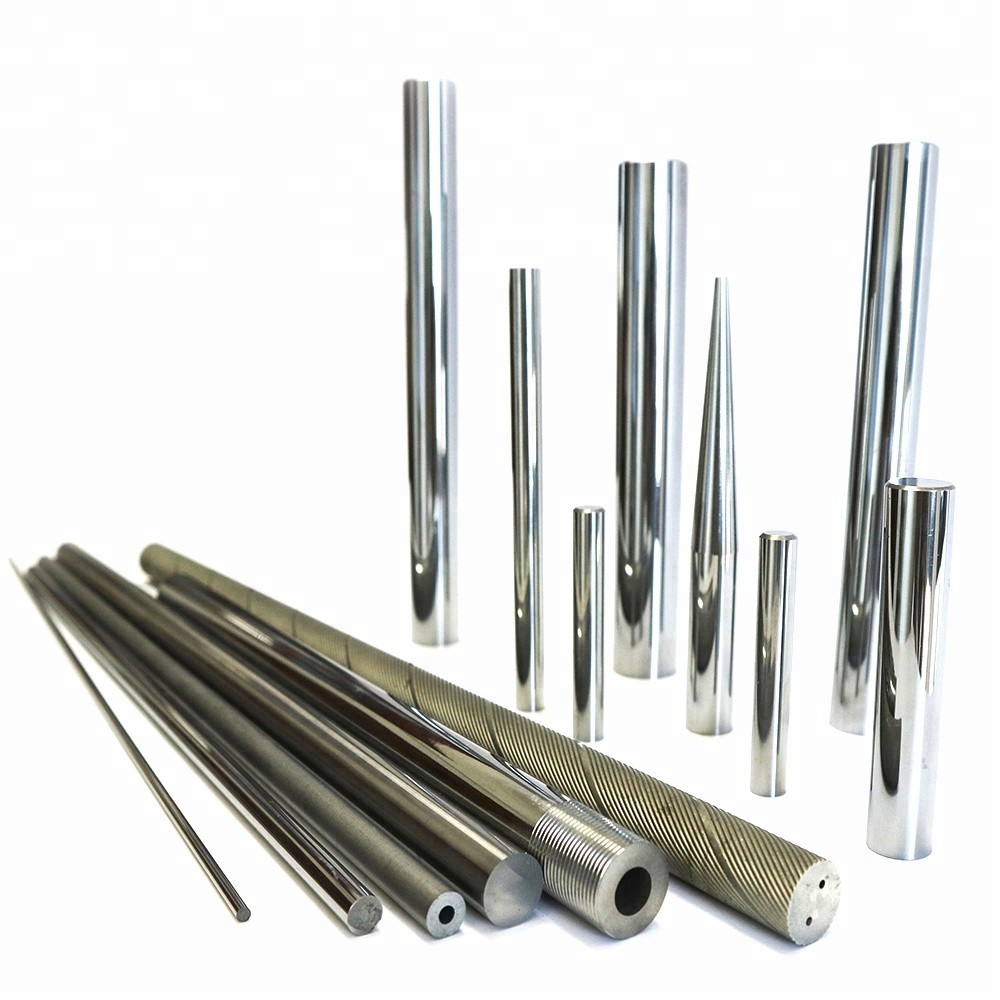

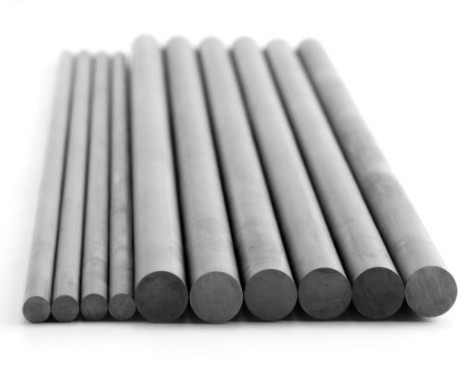

Những bức ảnh
Thanh đặc (Hệ mét) 330mm
Unground | h6 |
L |
Tol. |
Unground | h6 |
L |
Tol. |
||
D | Tol. | D | Tol. | ||||||
Ø2.2 | + 0,3 / + 0 | 2.0 | 330 | + 5 / + 0 | Ø17.2 | + 0,3 / + 0 | 17 | 330 | + 5 / + 0 |
Ø3.2 | + 0,3 / + 0 | 3.0 | 330 | + 5 / + 0 | Ø18.2 | + 0,3 / + 0 | 18 | 330 | + 5 / + 0 |
Ø4.2 | + 0,3 / + 0 | 4.0 | 330 | + 5 / + 0 | Ø19.2 | + 0,3 / + 0 | 19 | 330 | + 5 / + 0 |
Ø5.2 | + 0,3 / + 0 | 5.0 | 330 | + 5 / + 0 | Ø20,2 | + 0,3 / + 0 | 20 | 330 | + 5 / + 0 |
Ø6.2 | + 0,3 / + 0 | 6.0 | 330 | + 5 / + 0 | Ø21,2 | + 0,3 / + 0 | 21 | 330 | + 5 / + 0 |
Ø7.2 | + 0,3 / + 0 | 7.0 | 330 | + 5 / + 0 | Ø22,2 | + 0,3 / + 0 | 22 | 330 | + 5 / + 0 |
Ø8.2 | + 0,3 / + 0 | 8.0 | 330 | + 5 / + 0 | Ø23.2 | + 0,3 / + 0 | 23 | 330 | + 5 / + 0 |
Ø9.2 | + 0,3 / + 0 | 9.0 | 330 | + 5 / + 0 | Ø24.2 | + 0,3 / + 0 | 24 | 330 | + 5 / + 0 |
Ø10.2 | + 0,3 / + 0 | 10.0 | 330 | + 5 / + 0 | Ø25,2 | + 0,3 / + 0 | 25 | 330 | + 5 / + 0 |
Ø11.2 | + 0,3 / + 0 | 11.0 | 330 | + 5 / + 0 | Ø26,2 | + 0,3 / + 0 | 26 | 330 | + 5 / + 0 |
Ø12.2 | + 0,3 / + 0 | 12.0 | 330 | + 5 / + 0 | Ø27,2 | + 0,3 / + 0 | 27 | 330 | + 5 / + 0 |
Ø13.2 | + 0,3 / + 0 | 13.0 | 330 | + 5 / + 0 | Ø28.2 | + 0,3 / + 0 | 28 | 330 | + 5 / + 0 |
Ø14.2 | + 0,3 / + 0 | 14.0 | 330 | + 5 / + 0 | Ø29,2 | + 0,3 / + 0 | 29 | 330 | + 5 / + 0 |
Ø15.2 | + 0,3 / + 0 | 15.0 | 330 | + 5 / + 0 | Ø30.2 | + 0,3 / + 0 | 30 | 330 | + 5 / + 0 |
Ø16.2 | + 0,3 / + 0 | 16.0 | 330 | + 5 / + 0 |
Hai thanh ống dẫn chất làm mát thẳng, TK giảm
Unground | Trệt h6 |
TK |
Tol. |
D |
Tol. |
L |
một |
|
D |
Tol. |
|||||||
6,3 | + 0,3 / 0 |
6.0 | 1,5 | 0 / -0,20 | 0,80 | ± 0,15 |
330 |
0,15 |
7.3 | 7.0 | 1,5 | 0,80 | 0,15 | ||||
8,3 | 8.0 | 2,6 | 0 / -0,30 |
1,00 | 0,15 | |||
9.3 | 9.0 | 2,6 | 1,00 | 0,20 | ||||
10.3 | 10.0 | 2,6 | 1,00 | 0,20 | ||||
11.3 | + 0,4 / 0 |
11.0 | 3.5 | 1,20 | 0,28 | |||
12.3 | 12.0 | 3.5 | 1,20 | 0,30 | ||||
13.3 | 13.0 | 3.5 | 1,20 | 0,34 | ||||
14.3 | 14.0 | 5.0 | 1,50 | 0,37 | ||||
15.3 | 15.0 | 5.0 | 1,50 | 0,40 | ||||
16.3 | 16.0 | 5.0 | 1,50 | ± 0,20 |
0,40 | |||
17.3 | + 0,5 / 0 |
17.0 | 6.2 | 2,00 | 0,47 | |||
18.3 | 18.0 | 6.2 | 2,00 | 0,50 | ||||
19.3 | 19.0 | 6.2 | 2,00 | 0,50 | ||||
20.3 | 20.0 | 6.2 | 0 / -0,40 | 2,00 | ± 0,30 | 0,50 |
30 ° Hai ống dẫn chất làm mát xoắn ốc (Loại HE-30 °)
Unground | Trệt h6 |
L Tol.+5.0 |
TK |
Tol. |
D |
Tol. |
Sân bóng đá |
|
D | Tol. | |||||||
6,3 | + 0,4 / + 1,0 |
6.0 | 330 | 2,7 | ± 0,2 |
0,80 | ± 0,15 |
32,65 |
7.3 | 7.0 | 330 | 3.5 | 1,00 | 38.09 | |||
8,3 | 8.0 | 330 | 3,4 | 1,00 | 43,53 | |||
9.3 | 9.0 | 330 | 4,5 | ± 0,3 | 1,40 | 48,97 | ||
10.3 | 10.0 | 330 | 4.8 | 1,30 | 54.41 | |||
11.3 | + 0,4 / + 1,2 |
11.0 | 330 | 4,9 | ± 0,4 |
1,40 | 59,86 | |
12.3 | 12.0 | 330 | 6,3 | 1,70 | 65,30 | |||
13.3 | 13.0 | 330 | 6.1 | 1,75 | ± 0,20 |
70,74 | ||
14.3 | 14.0 | 330 | 6,7 | 1,80 | 76,18 | |||
15.3 | 15.0 | 330 | 7.3 | 1,75 | 81,82 | |||
16.3 | + 0,4 / + 1,4 |
16.0 | 330 | 8.0 | 2,00 | 87.06 | ||
17.3 | 17.0 | 330 | 8.5 | 1,75 | ± 0,25 |
92,50 | ||
18.3 | 18.0 | 330 | 9.0 | 2,30 | 97,95 | |||
19.3 | 19.0 | 330 | 9,7 | 2,00 | 103,39 | |||
20.3 | 20.0 | 330 | 10.0 | ± 0,5 | 2,50 | 108,83 |
