Thanh cacbua vonfram đánh bóng D1-30x330m, thanh khoan có độ cứng cao
Thanh cacbua vonfram
| Cấp | Phạm vi ISO | Coban% | Tỉ trọng | Độ cứng HRA | TRS N / mm2 |
| YG8 | K30 | số 8 | 14,80 | 89,5 | 2200 |
| YG6 | K20 | 6 | 14,95 | 90,5 | 1900 |
| YG6X | K10 | 6 | 14,95 | 91,5 | 1800 |
| Y1010.2 | K30 | 10 | 14,50 | 91,8 | 2400 |
| YG13X | K30-K40 | 13 | 14.30 | 89,5 | 2600 |
| YG15 | K40 | 15 | 14:00 | 87,5 | 2800 |
thanh rắn (số liệu) 330mm
| Unground | h6 | L | Tol. | Unground | h6 | L | Tol. | ||
| D | Tol. | D | Tol. | ||||||
| .22.2 | + 0,3 / + 0 | 2.0 | 330 | + 5 / + 0 | .217.2 | + 0,3 / + 0 | 17 | 330 | + 5 / + 0 |
| Ø3.2 | + 0,3 / + 0 | 3.0 | 330 | + 5 / + 0 | .218.2 | + 0,3 / + 0 | 18 | 330 | + 5 / + 0 |
| .24.2 | + 0,3 / + 0 | 4.0 | 330 | + 5 / + 0 | .219.2 | + 0,3 / + 0 | 19 | 330 | + 5 / + 0 |
| .25.2 | + 0,3 / + 0 | 5.0 | 330 | + 5 / + 0 | .220.2 | + 0,3 / + 0 | 20 | 330 | + 5 / + 0 |
| .26.2 | + 0,3 / + 0 | 6.0 | 330 | + 5 / + 0 | Ø21,2 | + 0,3 / + 0 | 21 | 330 | + 5 / + 0 |
| Ø7,2 | + 0,3 / + 0 | 7,0 | 330 | + 5 / + 0 | Ø22,2 | + 0,3 / + 0 | 22 | 330 | + 5 / + 0 |
| Ø8.2 | + 0,3 / + 0 | 8,0 | 330 | + 5 / + 0 | Ø23,2 | + 0,3 / + 0 | 23 | 330 | + 5 / + 0 |
| .29,2 | + 0,3 / + 0 | 9.0 | 330 | + 5 / + 0 | Ø24,2 | + 0,3 / + 0 | 24 | 330 | + 5 / + 0 |
| .210,2 | + 0,3 / + 0 | 10,0 | 330 | + 5 / + 0 | .225,2 | + 0,3 / + 0 | 25 | 330 | + 5 / + 0 |
| Ø11.2 | + 0,3 / + 0 | 11.0 | 330 | + 5 / + 0 | .226,2 | + 0,3 / + 0 | 26 | 330 | + 5 / + 0 |
| Ø12.2 | + 0,3 / + 0 | 12,0 | 330 | + 5 / + 0 | .227,2 | + 0,3 / + 0 | 27 | 330 | + 5 / + 0 |
| Ø13,2 | + 0,3 / + 0 | 13,0 | 330 | + 5 / + 0 | Ø28,2 | + 0,3 / + 0 | 28 | 330 | + 5 / + 0 |
| .214.2 | + 0,3 / + 0 | 14.0 | 330 | + 5 / + 0 | .229,2 | + 0,3 / + 0 | 29 | 330 | + 5 / + 0 |
| .215.2 | + 0,3 / + 0 | 15.0 | 330 | + 5 / + 0 | .230.2 | + 0,3 / + 0 | 30 | 330 | + 5 / + 0 |
| .216.2 | + 0,3 / + 0 | 16.0 | 330 | + 5 / + 0 | |||||
Hai ống dẫn làm mát thẳng, Giảm TK
| Unground | Mặt đất h6 | TK | Tol. | D | Tol. | L | một | |
| D | Tol. | |||||||
| 6,3 | + 0,3 / 0 | 6.0 | 1,5 | 0 / -0,20 | 0,80 | ± 0,15 | 330 | 0,15 |
| 7.3 | 7,0 | 1,5 | 0,80 | 0,15 | ||||
| 8.3 | 8,0 | 2.6 | 0 / -0.30 | 1,00 | 0,15 | |||
| 9,3 | 9.0 | 2.6 | 1,00 | 0,20 | ||||
| 10,3 | 10,0 | 2.6 | 1,00 | 0,20 | ||||
| 11.3 | + 0,4 / 0 | 11.0 | 3,5 | 1,20 | 0,28 | |||
| 12.3 | 12,0 | 3,5 | 1,20 | 0,30 | ||||
| 13.3 | 13,0 | 3,5 | 1,20 | 0,34 | ||||
| 14.3 | 14.0 | 5.0 | 1,50 | 0,37 | ||||
| 15.3 | 15.0 | 5.0 | 1,50 | 0,40 | ||||
| 16.3 | 16.0 | 5.0 | 1,50 | ± 0,20 | 0,40 | |||
| 17.3 | + 0,5 / 0 | 17,0 | 6.2 | 2,00 | 0,47 | |||
| 18.3 | 18,0 | 6.2 | 2,00 | 0,50 | ||||
| 19.3 | 19,0 | 6.2 | 2,00 | 0,50 | ||||
| 20.3 | 20.0 | 6.2 | 0 / -0,40 | 2,00 | ± 0,30 | 0,50 | ||
30 ° Hai ống dẫn làm mát xoắn ốc (Loại HE-30 °)
| Unground | Mặt đất h6 | L Tol. +5.0 | TK | Tol. | D | Tol. | Sân cỏ | |
| D | Tol. | |||||||
| 6,3 | + 0,4 / + 1,0 | 6.0 | 330 | 2.7 | ± 0,2 | 0,80 | ± 0,15 | 32,65 |
| 7.3 | 7,0 | 330 | 3,5 | 1,00 | 38,09 | |||
| 8.3 | 8,0 | 330 | 3,4 | 1,00 | 43,53 | |||
| 9,3 | 9.0 | 330 | 4,5 | ± 0,3 | 1,40 | 48,97 | ||
| 10,3 | 10,0 | 330 | 4,8 | 1,30 | 54,41 | |||
| 11.3 | + 0,4 / + 1,2 | 11.0 | 330 | 4,9 | ± 0,4 | 1,40 | 59,86 | |
| 12.3 | 12,0 | 330 | 6,3 | 1,70 | 65,30 | |||
| 13.3 | 13,0 | 330 | 6.1 | 1,75 | ± 0,20 | 70,74 | ||
| 14.3 | 14.0 | 330 | 6,7 | 1,80 | 76,18 | |||
| 15.3 | 15.0 | 330 | 7.3 | 1,75 | 81,82 | |||
| 16.3 | + 0,4 / + 1,4 | 16.0 | 330 | 8,0 | 2,00 | 87,06 | ||
| 17.3 | 17,0 | 330 | 8,5 | 1,75 | ± 0,25 | 92,50 | ||
| 18.3 | 18,0 | 330 | 9.0 | 2,30 | 97,95 | |||
| 19.3 | 19,0 | 330 | 9,7 | 2,00 | 103,39 | |||
| 20.3 | 20.0 | 330 | 10,0 | ± 0,5 | 2,50 | 108,83 | ||

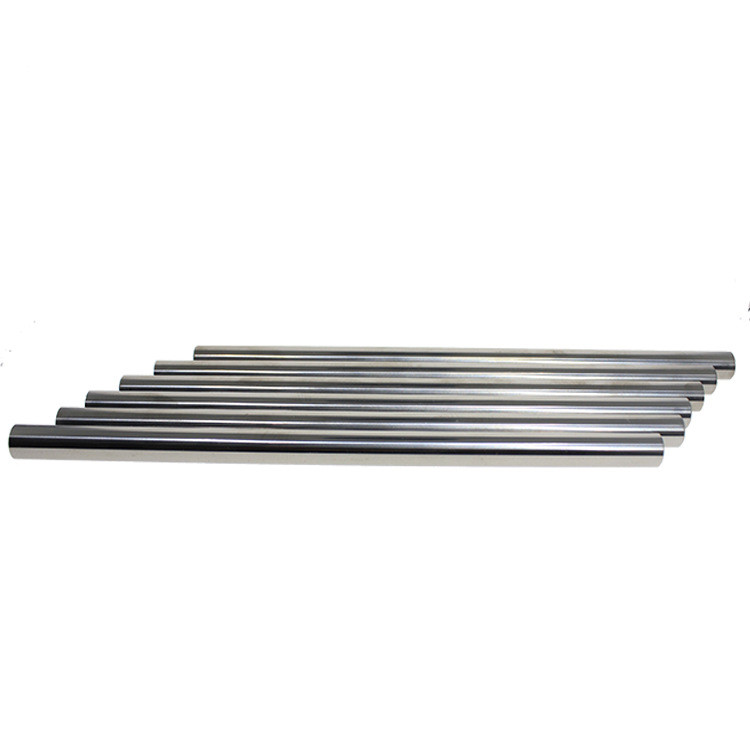

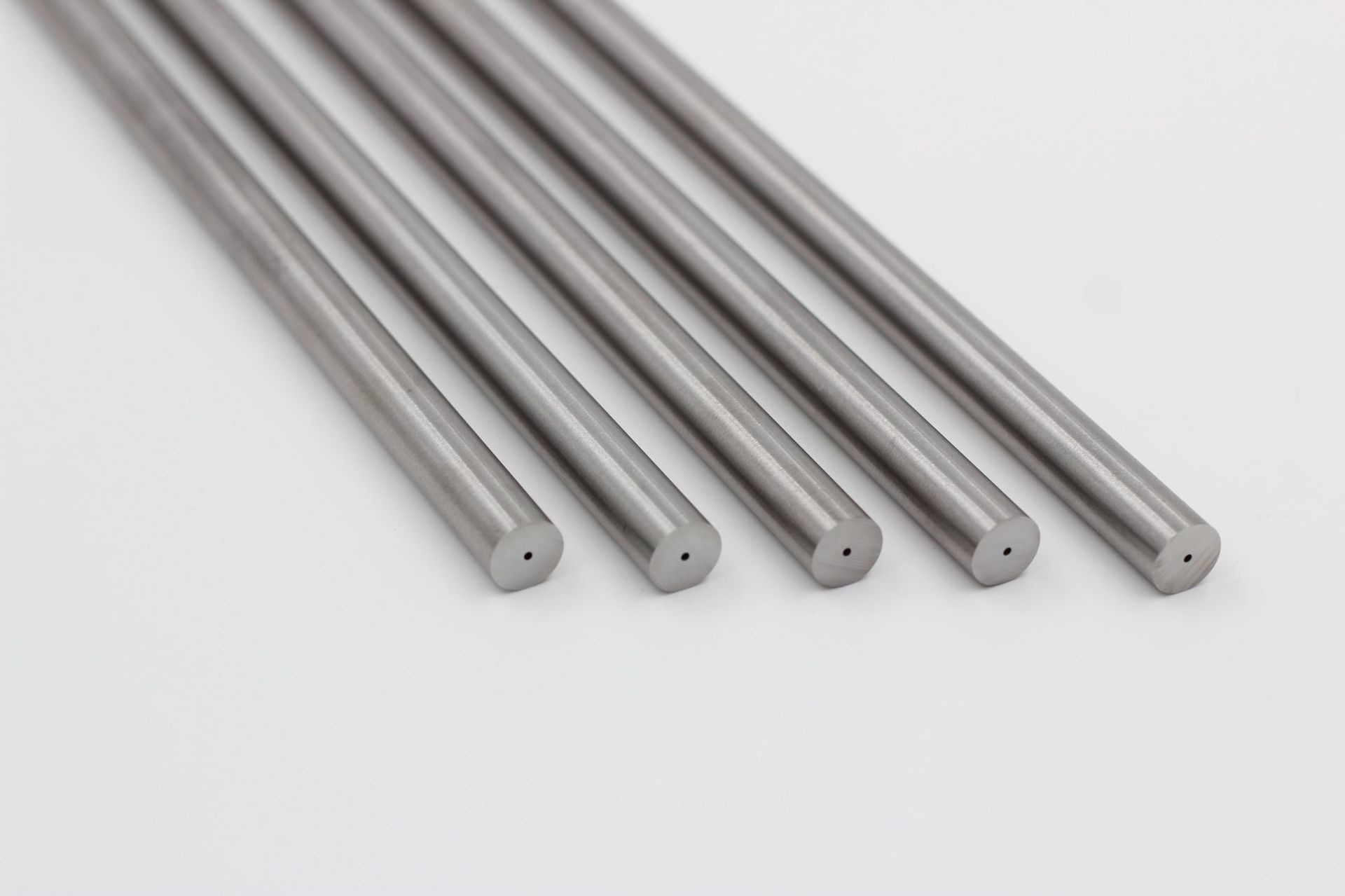

Hình ảnh sản phẩm
Nếu bạn có bất kỳ câu hỏi, xin vui lòng liên hệ với tôi.
