Khu vực ứng dụng ISO | K15-K30 | ||
Vật chất | Cacbua vonfram, Hợp kim vonfram coban, | ||
Độ chính xác | 0,005-0,01mm | ||
lớp áo | AlTiN, TiAlN, TiAISI, TiSiN, TiN, DLC, Nano, Diamond | ||
Thành phần hóa học | Wc + khác 89,5-90,5 Co 9,5-10,5 | ||
HRC | HRC45 HRC55 HRC58 HRC60 HRC65 | ||
Phù hợp với | gang, thép cacbon, thép khuôn, thép không gỉ, hợp kim titan, thép công cụ và thép nhiệt luyện |

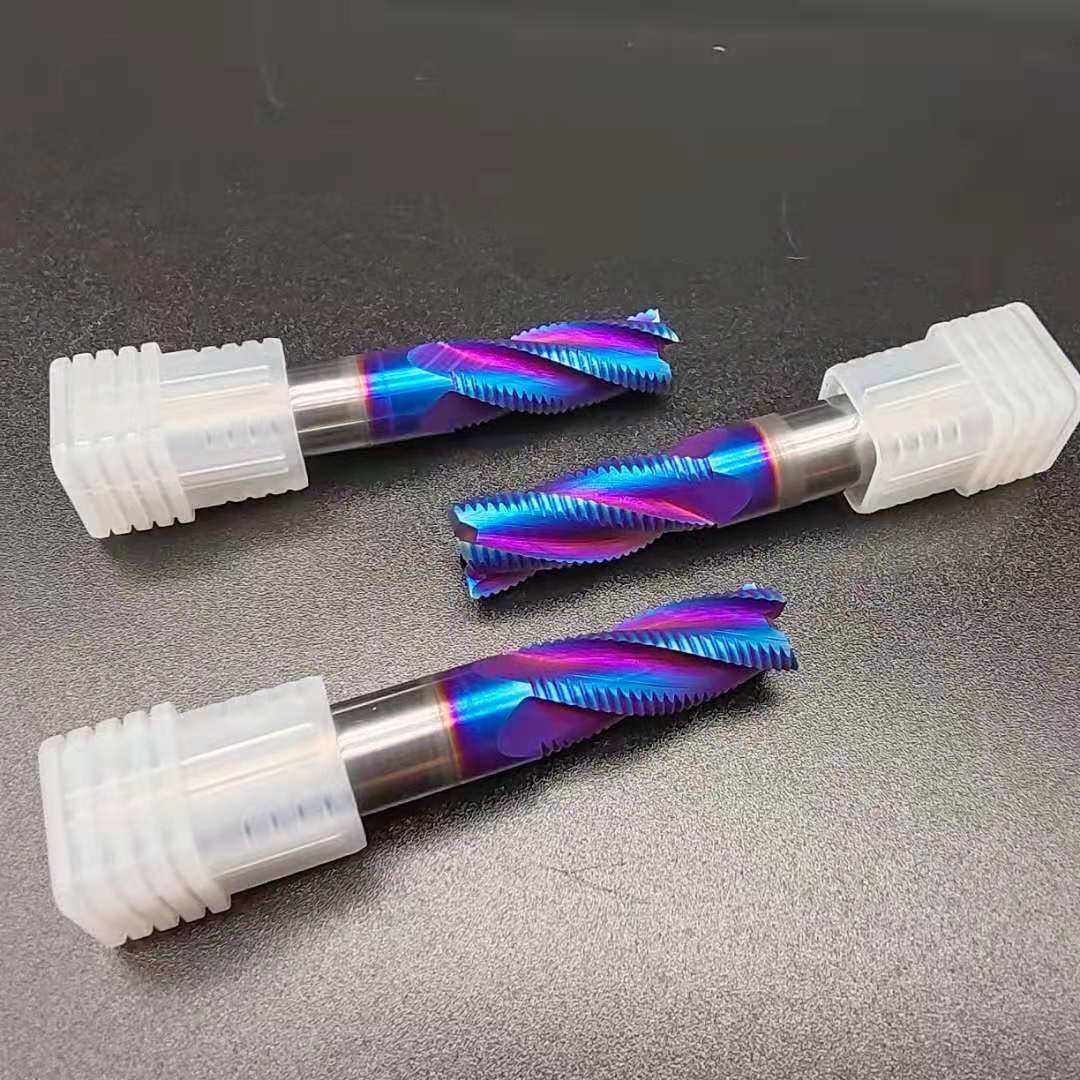

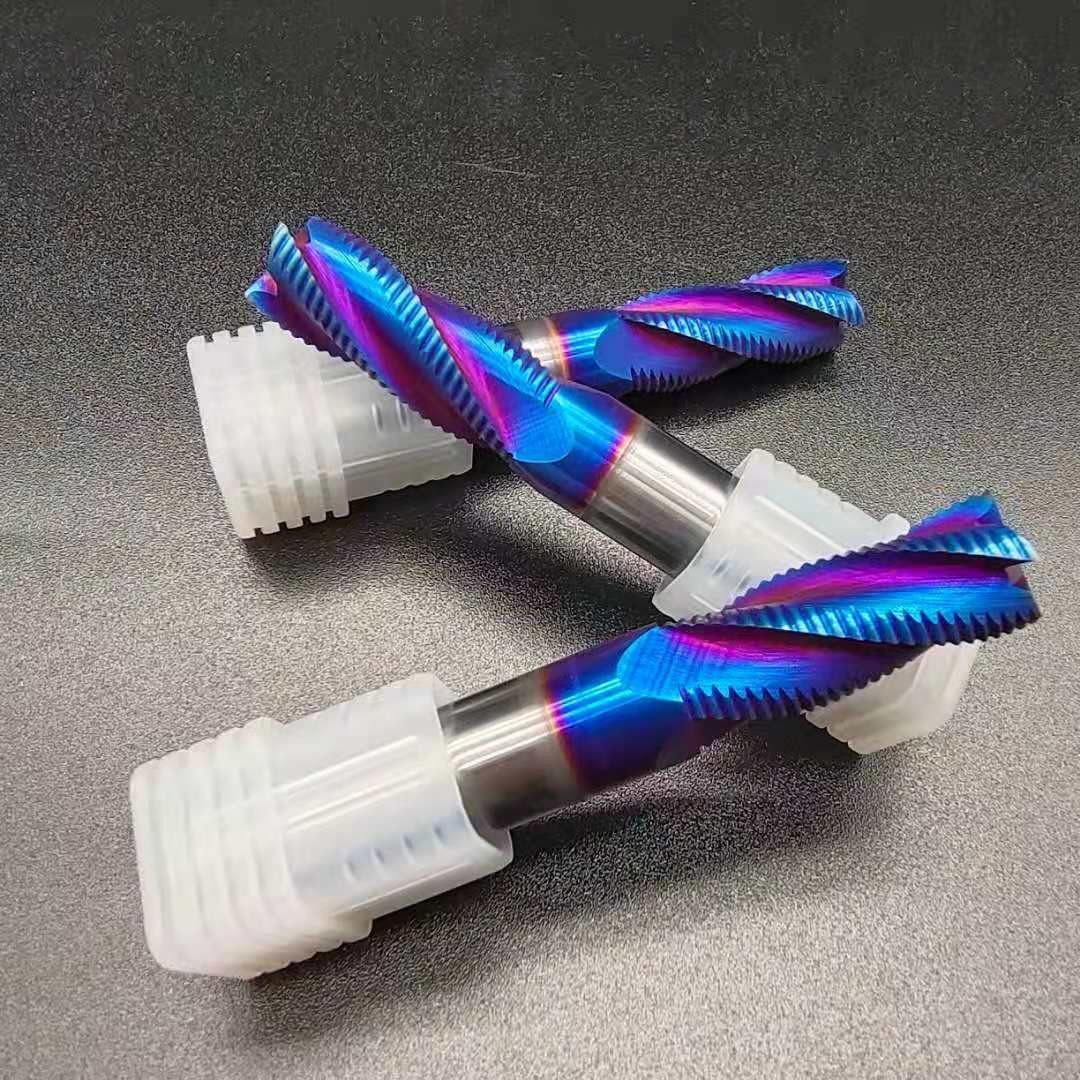

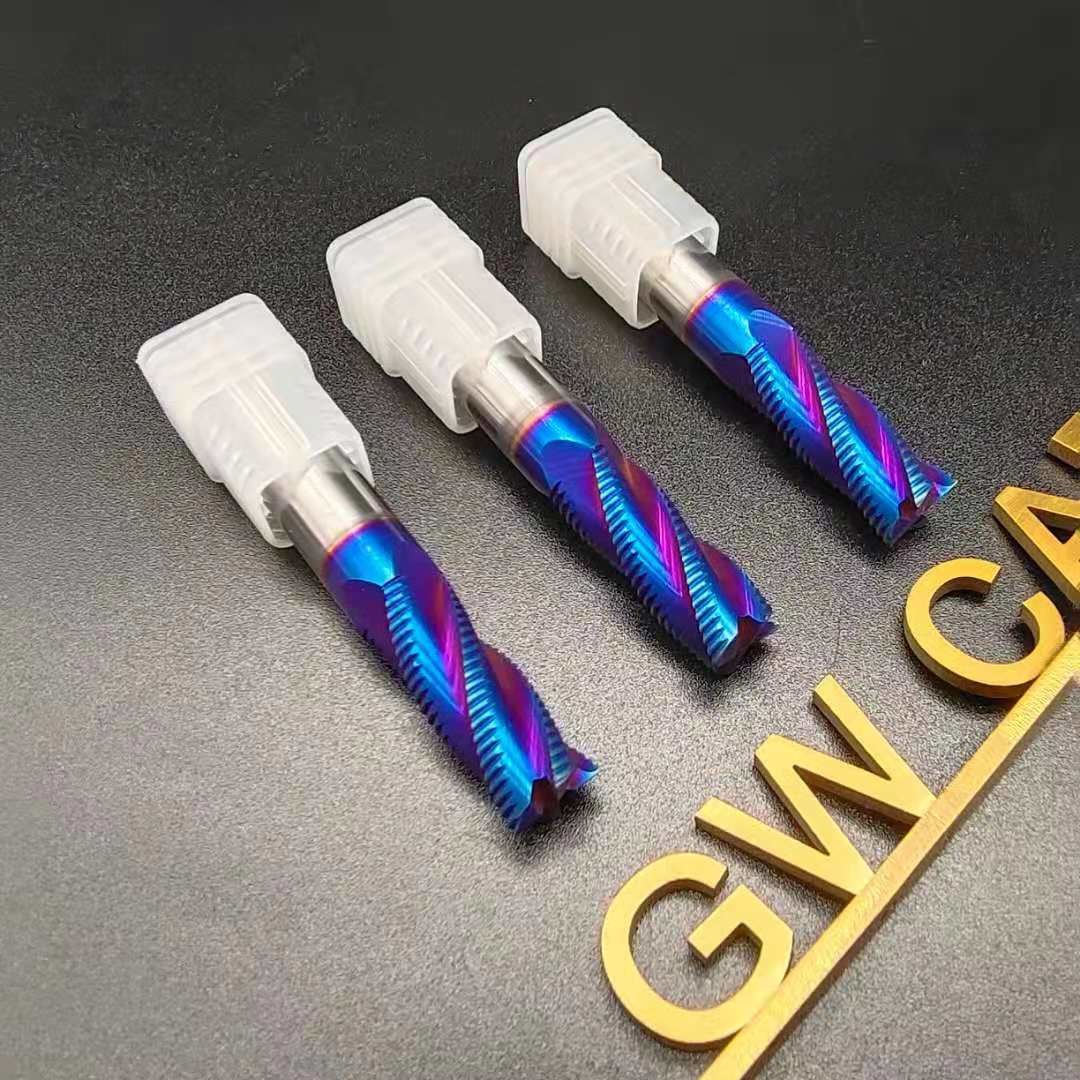

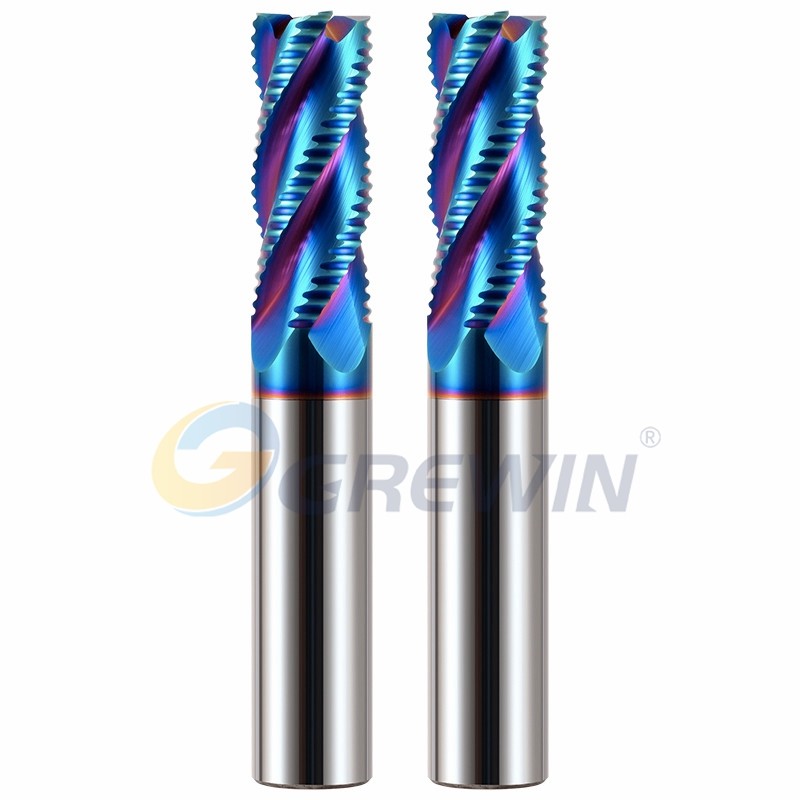

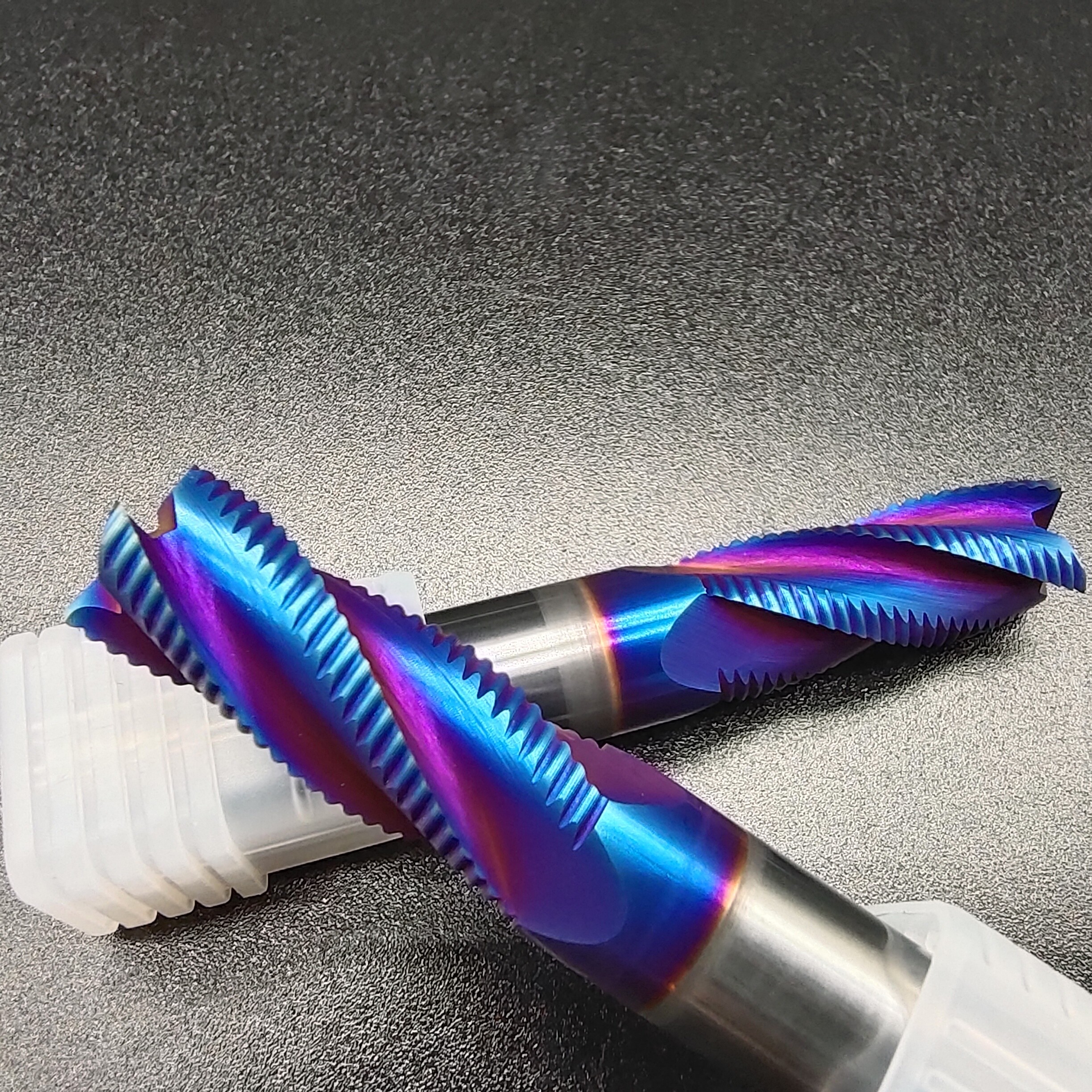

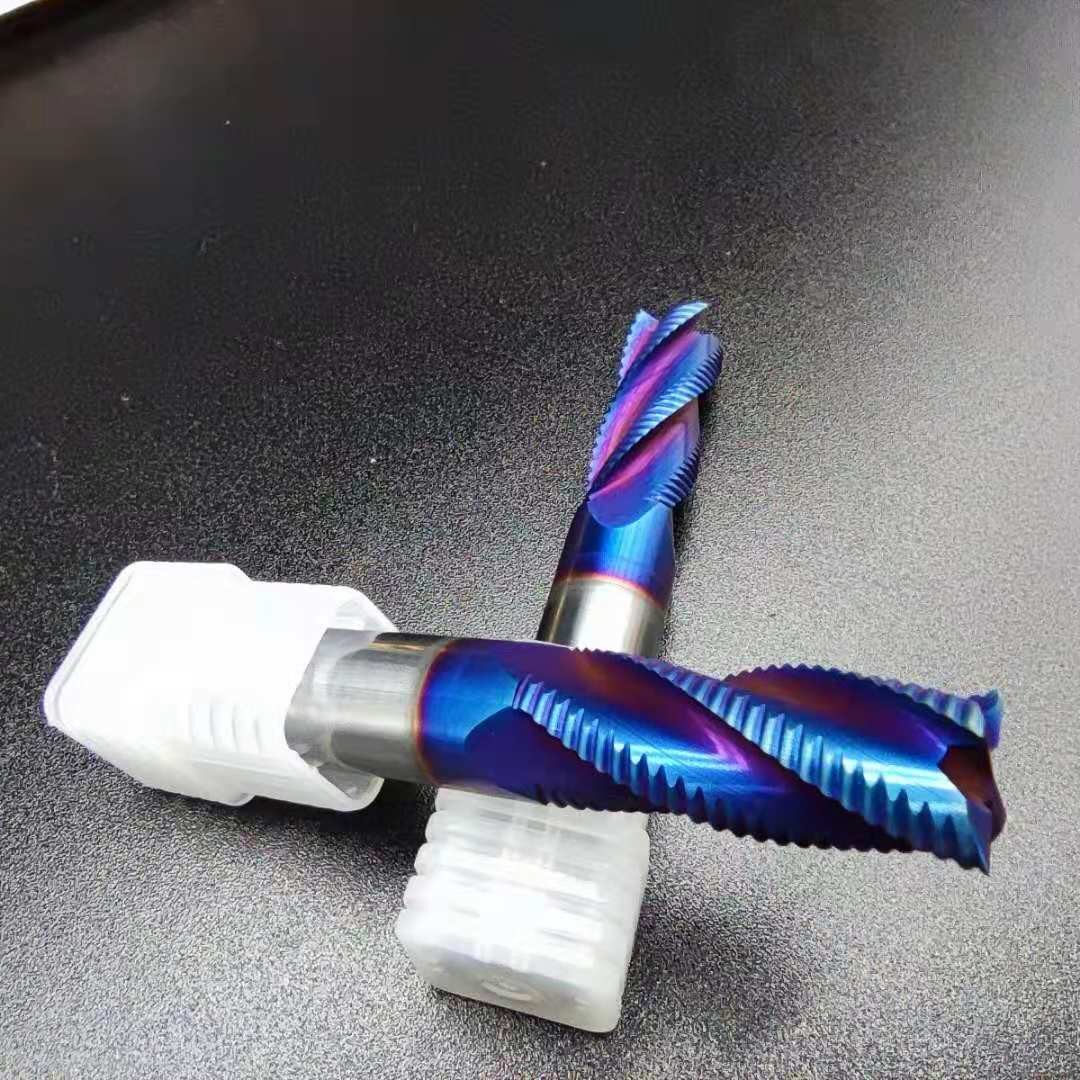

Kích thước tiêu chuẩn của 4 đầu máy nghiền cacbua
Thông số kỹ thuật (mm) | |||
Dc | Ds | Lc | L |
Φ0,5 | 4 | 1 | 50 |
Φ0,8 | 4 | 2 | 50 |
Φ1 | 4 | 3 | 50 |
Φ1,5 | 4 | 5 | 50 |
Φ2 | 4 | 5 | 50 |
Φ2,5 | 4 | số 8 | 50 |
Φ3 | 4 | số 8 | 50 |
Φ3,5 | 4 | 10 | 50 |
Φ4 | 4 | 10 | 50 |
Φ5 | 6 | 15 | 50 |
Φ6 | 6 | 15 | 50 |
Φ8 | số 8 | 20 | 60 |
Φ10 | 10 | 25 | 75 |
Φ12 | 12 | 30 | 75 |
Φ14 | 14 | 35 | 83 |
Φ16 | 16 | 40 | 100 |
Φ18 | 18 | 40 | 100 |
Φ20 | 20 | 45 | 100 |
Φ25 | 25 | 45 | 110 |
3. lớp phủ
lớp áo |
Màu sắc |
Nhiệt độ lớp phủ |
Độ dày (um) |
HV |
Nhiệt độ ứng dụng |
Hệ số ma sát |
TiAlN |
Xám tím | <600 ° C | 3-5 | 3300 | 800 ° C | 0,3 |
AlTiN | Đen | <600 ° C | 3-5 | 3500 | 900 ° C | 0,3 |
TiSiN | Đồng | <600 ° C | 3-5 | 3500 | 1500 ° C | 0,4 |
NaNo | Màu xanh da trời | <600 ° C | 3-5 | 3800 | 1200 ° C | 0,4 |
CrN | Xám bạc | <480 ° C | 2-2,5 | 2500 | 700 ° C | 0,3 |
4. Đóng gói
Tên thương hiệu in laser trên thân máy cắt, 1 chiếc trong ống nhựa, 10 chiếc cho mỗi nhóm
5. Thời gian giao hàng
Giữ hàng cho các loại thường xuyên
Mẫu: 3-5 ngày
Đơn hàng thông thường: 7-10 ngày
Kích thước tiêu chuẩn:
Số thứ tự | Flute dia (d) | Chiều dài cắt (l) | Đường kính chân (D) | Chiều dài tổng thể (L) |
1,0 × 2,5 × 4D × 50L | 1,0 | 2,5 | 4 | 50 |
1,5 × 4 × 4D × 50L | 1,5 | 4 | 4 | 50 |
2.0 × 5 × 4D × 50L | 2.0 | 5 | 4 | 50 |
2,5 × 7 × 4D × 50L | 2,5 | 7 | 4 | 50 |
3.0 × 8 × 4D × 50L | 3.0 | số 8 | 4 | 50 |
3,5 × 10 × 4D × 50L | 3.5 | 10 | 4 | 50 |
4,0 × 10 × 4D × 50L | 4 | 10 | 4 | 50 |
4,5 × 11 × 6D × 50L | 4,5 | 11 | 6 | 50 |
5,0 × 13 × 6D × 50L | 5.0 | 13 | 6 | 50 |
5,5 × 13 × 6D × 50L | 5.5 | 13 | 6 | 50 |
6,0 × 15 × 6D × 50L | 6.0 | 15 | 6 | 50 |
6,5 × 15 × 8D × 60L | 6,5 | 15 | số 8 | 60 |
7,0 × 17 × 8D × 60L | 7.0 | 17 | số 8 | 60 |
7,5 × 17 × 8D × 60L | 7,5 | 17 | số 8 | 60 |
8,0 × 20 × 8D × 60L | 8.0 | 20 | số 8 | 60 |
8,5 × 25 × 10D × 75L | 8.5 | 25 | 10 | 75 |
9,0 × 25 × 10D × 75L | 9.0 | 25 | 10 | 75 |
9,5 × 25 × 10D × 75L | 9.5 | 25 | 10 | 75 |
10,0 × 25 × 12D × 75L | 10.0 | 25 | 12 | 75 |
10,5 × 25 × 12D × 75L | 10,5 | 25 | 12 | 75 |
11,0 × 28 × 12D × 75L | 11.0 | 28 | 12 | 75 |
11,5 × 28 × 12D × 75L | 11,5 | 28 | 12 | 75 |
12,0 × 30 × 12D × 75L | 12.0 | 30 | 12 | 75 |
13,0 × 33 × 16D × 100L | 13.0 | 33 | 16 | 100 |
14,0 × 40 × 16D × 100L | 14.0 | 40 | 16 | 100 |
15,0 × 40 × 16D × 100L | 15.0 | 40 | 16 | 100 |
16,0 × 40 × 16D × 100L | 16.0 | 40 | 16 | 100 |
17,0 × 40 × 20D × 100L | 17.0 | 40 | 20 | 100 |
18,0 × 40 × 20D × 100L | 18.0 | 40 | 20 | 100 |
19,0 × 40 × 20D × 100L | 19.0 | 40 | 20 | 100 |
20,0 × 40 × 20D × 100L | 20.0 | 40 | 20 | 100 |
25,0 × 40 × 25D × 100L | 25.0 | 40 | 25 | 100 |
